Az ipari automatizálás világa gyorsan fejlődik, és a valósidejű vezérlés, a precíz szinkronizáció és a rugalmas rendszerintegráció ma már alapkövetelmény. Ebben a környezetben kínál innovatív megoldásokat a QEC, amely az EtherCAT technológiát ötvözi az Arduino fejlesztés egyszerűségével.
Egyszerű technikai demo összeállítás
🔧 Mi az a QEC?

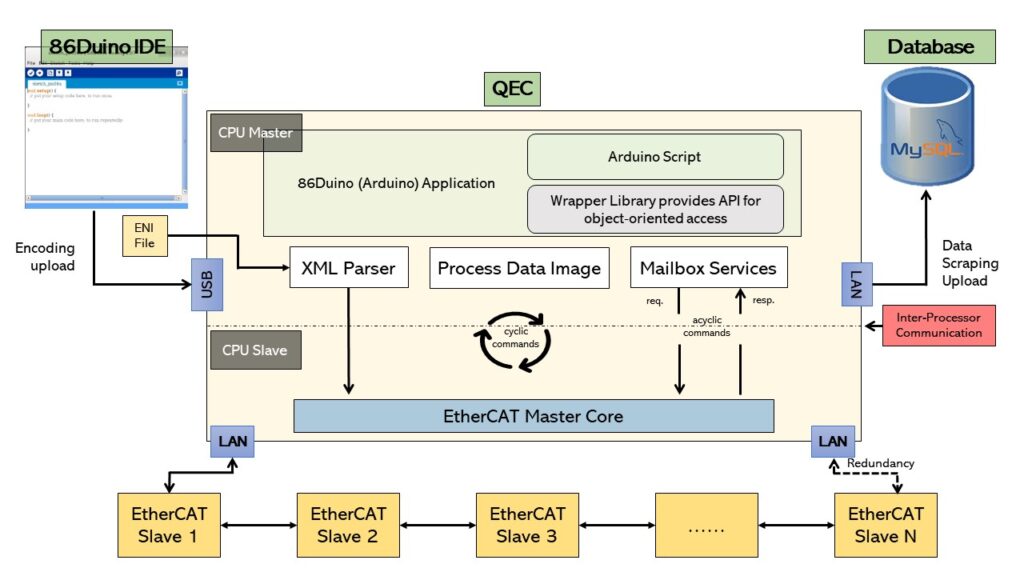

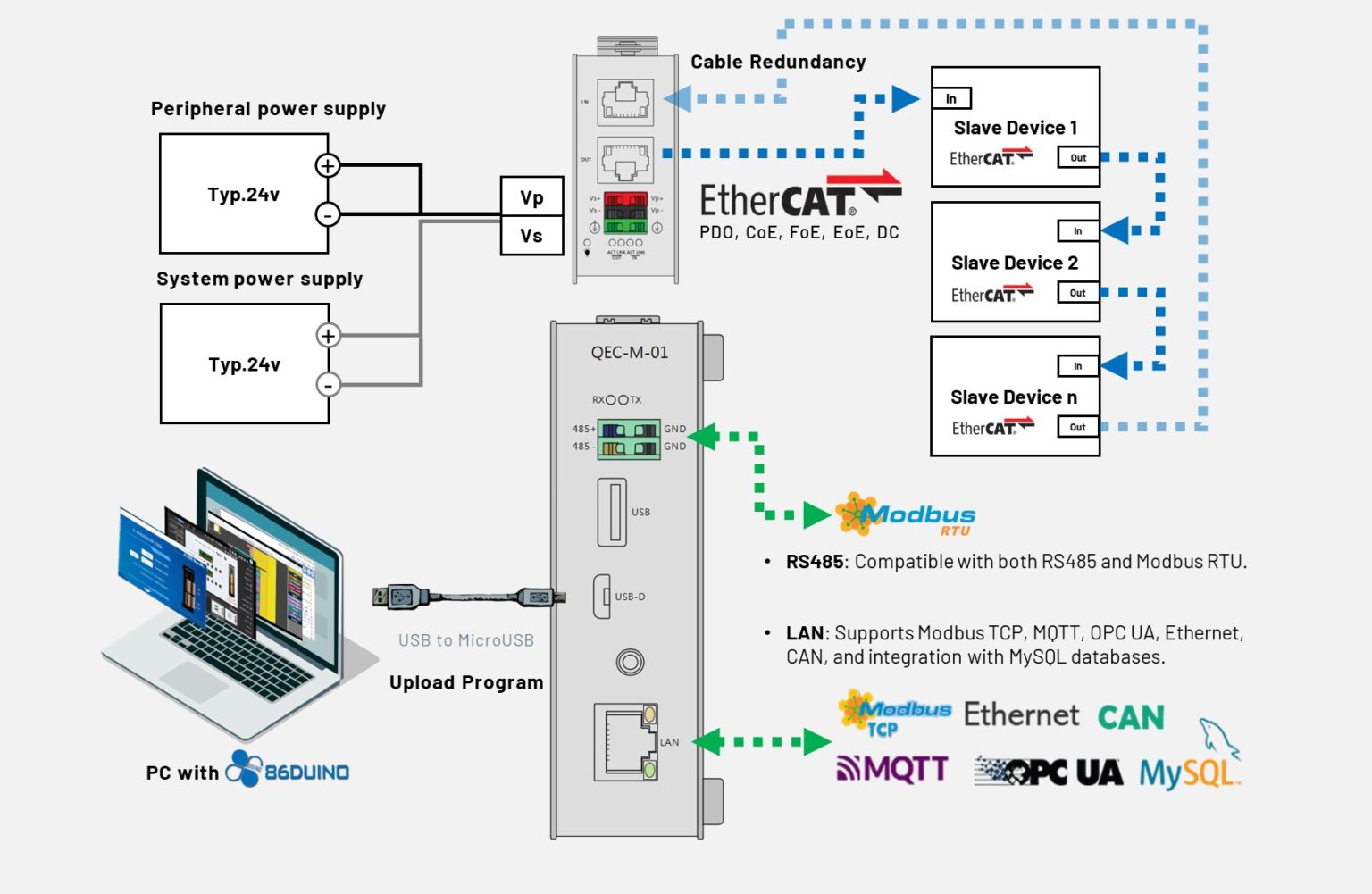

A QEC egy Arduino-alapú EtherCAT rendszer, amelyet az ICOP Technology fejlesztett ki. A központi egység, például a QEC-M-01, egy kétmagos Vortex86EX2 processzorra épül, külön maggal az EtherCAT Master funkciókhoz. Ez lehetővé teszi a hardveres és szoftveres valósidejű működést, akár 128 tengelyes mozgásvezérlésig.
⚙️ Főbb jellemzők
EtherCAT Master funkcionalitás: támogatja a CoE, FoE, DC protokollokat és kábelredundanciát

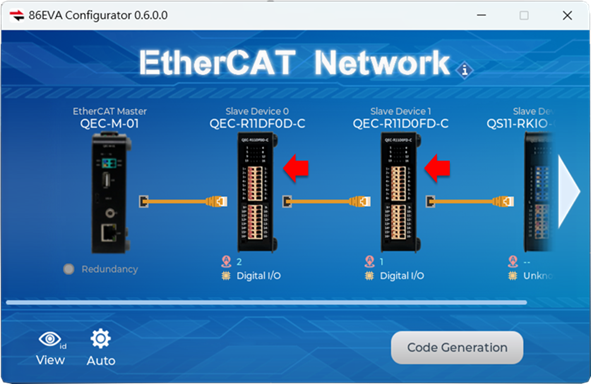

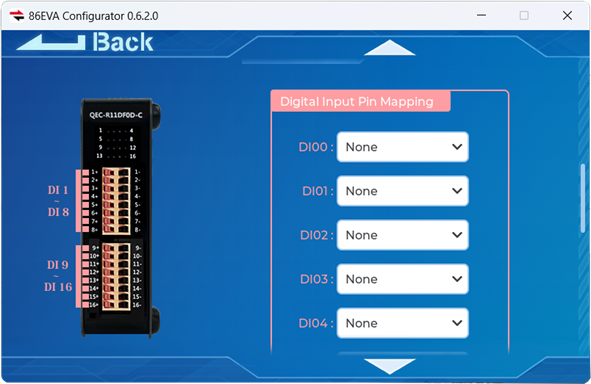

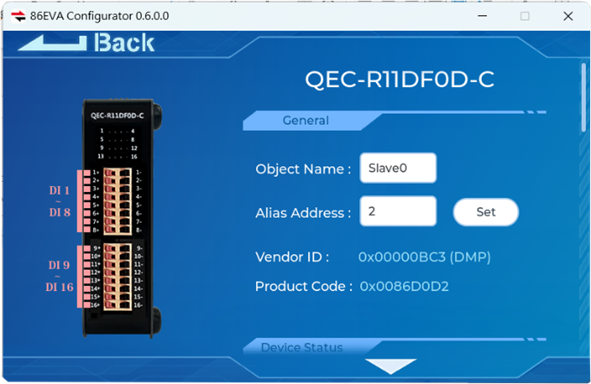

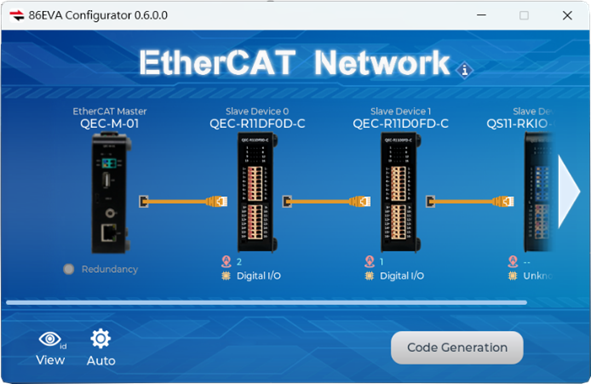

86Duino IDE: Java-alapú fejlesztői környezet, Arduino-kompatibilis könyvtárakkal

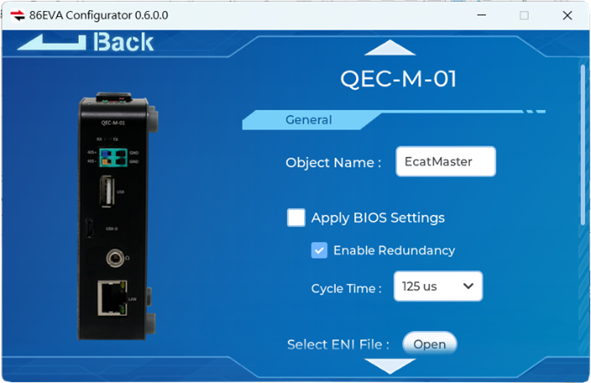

Valósidejű szinkronizáció: akár 125 µs ciklusidő, <1 µs jitter
Széles interfészkínálat: RS485, USB, HD Audio, Giga LAN
Kültéri használatra is alkalmas: -20°C és +70°C közötti működési hőmérséklet
🧩 Kompatibilitás és bővíthetőség

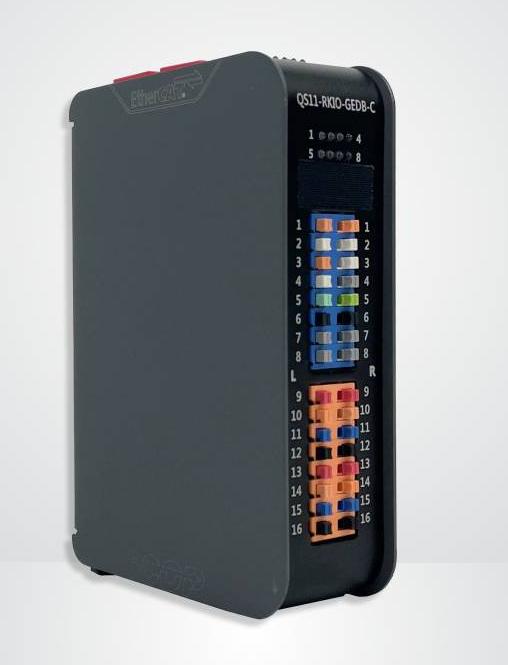

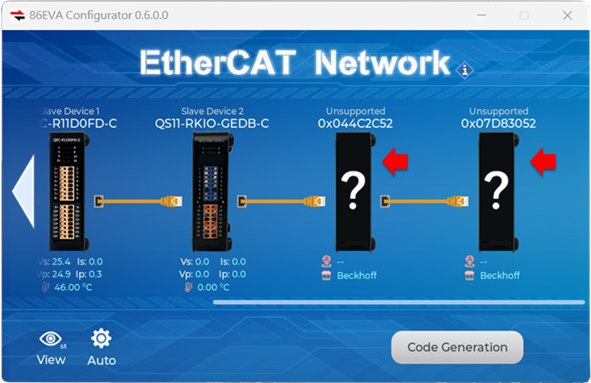

A QEC rendszerek magas kompatibilitást kínálnak harmadik féltől származó EtherCAT eszközökkel, mint például szervomotorok, I/O modulok, léptetőmotor-vezérlők vagy LCD kijelzők. A termékkínálatban megtalálhatók a különféle slave modulok, például:

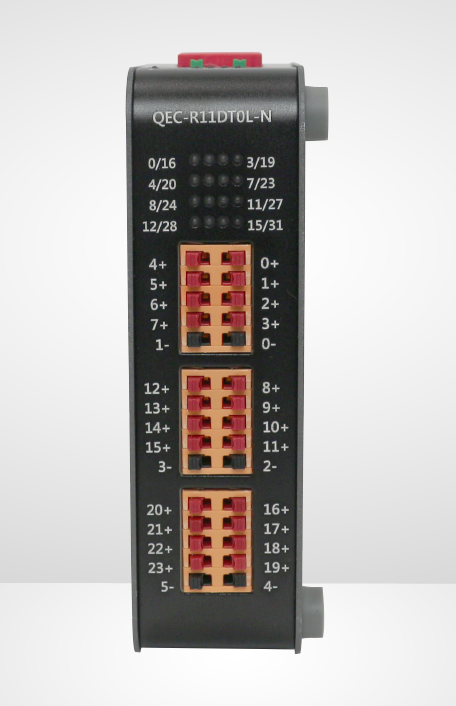

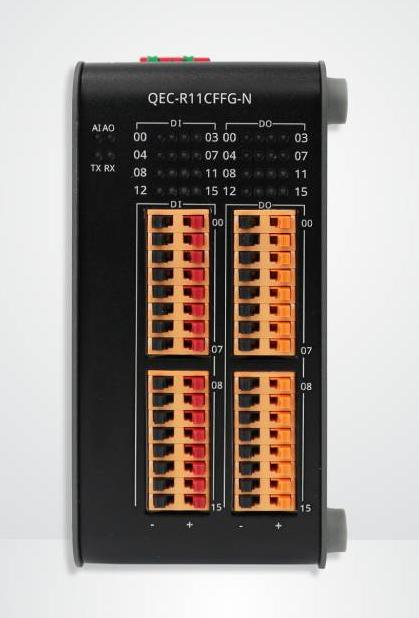

Digitális és analóg I/O

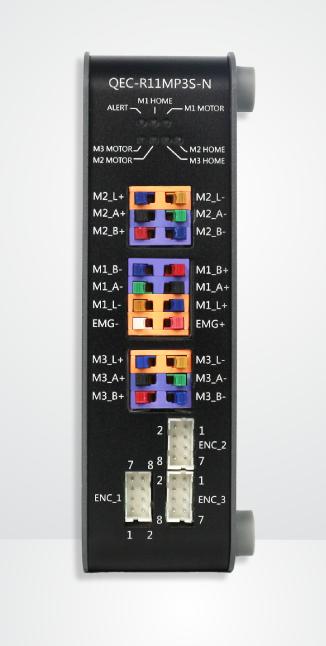

Léptetőmotor vezérlők
HID modulok (RS232/RS485, LCM, billentyűzet)

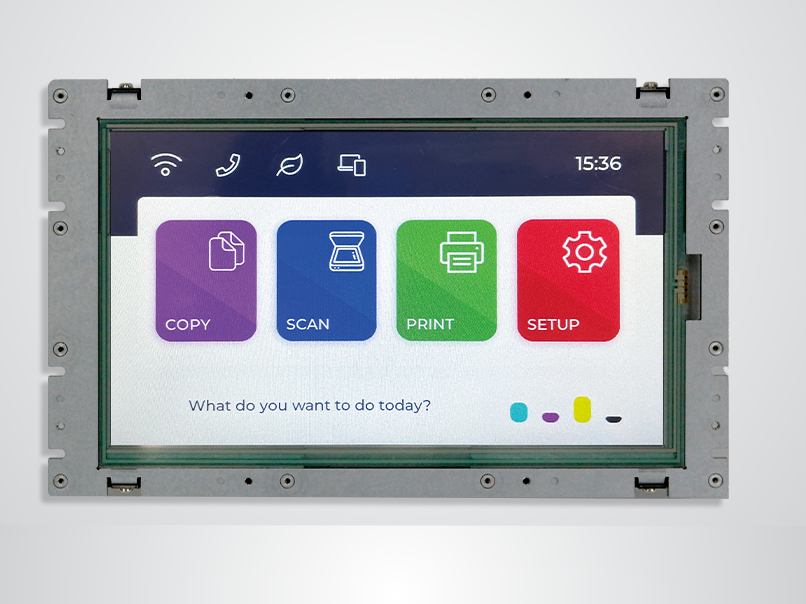

LCD vezérlők és optikai junction modulok
📈 Mire jó a QEC?
A QEC ideális választás olyan ipari alkalmazásokhoz, ahol fontos a precíz mozgásvezérlés, a valósidejű adatgyűjtés, vagy a rugalmas rendszerintegráció. A fejlesztők gyorsan építhetnek automatizált rendszereket, miközben kihasználhatják az Arduino egyszerűségét és az EtherCAT teljesítményét.
🛠️ Hogyan épül fel egy EtherCAT-alapú CNC gép QEC technológiával?
Egy modern CNC gép felépítése több rétegből áll, ahol a valósidejű vezérlés, a precíz mozgáskoordináció és a felhasználóbarát interfész kulcsszerepet játszanak. A QEC rendszerek EtherCAT technológiára épülnek, így ideálisak ilyen gépekhez.
🔄 Alapvető komponensek
| Rendszerkomponens | Funkciója |
|---|---|
| HMI (Human-Machine Interface) | Felhasználói felület, ahol a kezelő beállítja a műveleteket és figyeli a gép állapotát. |
| Vezérlőegység (QEC-M-01) | A gép agya – futtatja a vezérlési logikát, kommunikál az EtherCAT slave-ekkel. |
| EtherCAT hálózat | Valósidejű adatkommunikáció a vezérlő és a perifériák között. |
| Mozgásvezérlők / szervohajtások | Tengelyek, motorok precíz vezérlése. |
| I/O modulok | Szenzorok, végállások, relék, gombok kezelése. |
🖥️ HMI: Linux vagy Windows IoT
A HMI lehet:
Linux-alapú: például Qt vagy GTK alapú grafikus interfész, gyakran használják LinuxCNC-vel.
Windows IoT: modern, érintőképernyős interfészek, akár UWP vagy webes technológiákra építve (pl. Elbacom).
Mindkét platform képes kommunikálni a QEC vezérlővel Etherneten keresztül, és megjeleníteni a gép állapotát, pozíciókat, hibákat vagy programokat.
⚙️ EtherCAT előnyei a CNC-ben
Valósidejű vezérlés: akár <1 µs jitter, ami kritikus a precíziós megmunkálásnál
Skálázhatóság: több tengely, I/O modul, szenzor egyszerűen hozzáadható
Nyílt szabvány: kompatibilis számos gyártó eszközeivel
🧠 QEC szerepe a rendszerben
A QEC vezérlőegység (pl. QEC-M-01) futtatja a vezérlési logikát, például G-kód értelmezést, interpolációt, mozgásvezérlést. Az EtherCAT Master funkcióval közvetlenül irányítja a slave eszközöket, mint például:
Léptetőmotor-vezérlők
Szervohajtások
Digitális/analóg I/O modulok
LCD kijelzők, HID eszközök
A fejlesztéshez az Arduino-kompatibilis 86Duino IDE használható, így a rendszer programozása egyszerű és rugalmas.

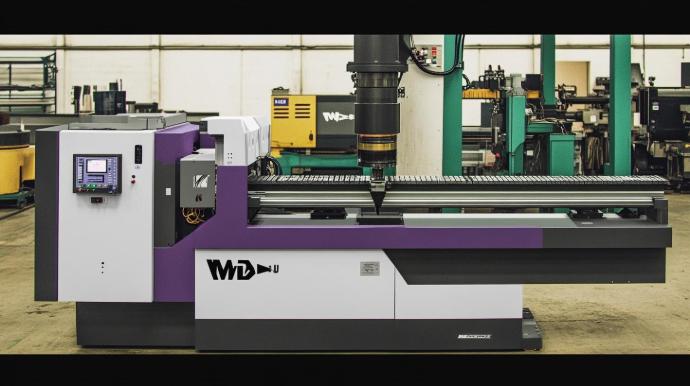

🛠️ Acélszerkezet-megmunkáló CNC gép QEC és EtherCAT technológiával
Egy acélszerkezet-megmunkáló CNC gép esetében a cél nagyméretű, több méteres acélgerendák és profilok precíz formázása. A rendszer központja a QEC-M sorozatú EtherCAT Master egység, amely valós idejű vezérlést és szinkronizációt biztosít az X–Y–Z tengelyek, a forgóasztalok és a kiegészítő I/O modulok között.
⚙️ Főbb komponensek és feladataik
| Rendszerelem | Funkció |
|---|---|
| HMI (Linux/Windows IoT alapú) | Gépkezelői érintőképernyő az eljárás indításához, programbetöltéshez és üzemállapot-monitorozáshoz |
| QEC-M-02 EtherCAT Master | Gépvezérlő, amely futtatja a G-kód feldolgozást, a minták interpolációját és a valós idejű kommunikációt |
| EtherCAT Bus | Determinisztikus hálózat a master és slave eszközök között, redundáns kábelezéssel |
| Szervohajtások (X, Y, Z, B-tengely) | Minden tengely precíz mozgatását végzik, pozíció- és sebesség-visszacsatolással |
| Digitális/analóg I/O modulok | Végállásérzékelők, hűtőközeg-szivattyú, vészleállítás, tolómérők jeleinek kezelése |
| Biztonsági slave (Safety over EtherCAT) | Sürgősségi leállítás és STO funkciók a gép és a kezelő védelmére |
🖥️ Vizuális rendszerarchitektúra
Az alábbi ASCII diagram nagy vonalakban ábrázolja a CNC gép adat- és vezérlőfolyamát:
┌──────────────────────────────────┐
│ HMI (Linux vagy Windows IoT) │
└────────────────┬─────────────────┘
│
Ethernet│
│
┌────────────────────┴──────────────────────┐
│ QEC-M-02 Controller │
│ (EtherCAT Master Core) │
└───────┬───┬─────────┬─────────┬────┬──────┘
│ │ │ │ │
│ │ │ │ │
│ │ │ │ │
┌───────┴───┴─┐┌──────┴──────┐┌─┴────┴──────┐
│ X-tengely ││ Y-tengely ││ Z-tengely │
│ Servo Drive ││ Servo Drive ││ Servo Drive │
└───────────┬─┘└─────────────┘└─┬───────────┘
│ │
┌───────────┴──┐ │
│ Biztonsági │ │
│ EtherCAT │ │
│ slave │ │
└──────────────┘ │
┌──────────────────────────┴───────────┐
│ Digitális / Analóg I/O Modulok │
│ (szenzorok, tolómérők, vészleállító) │
└──────────────────────────────────────┘
🔄 Működési lépések nagy vonalakban
A kezelő betölti a G-kód programot az HMI felületén, Linux vagy Windows IoT alapon futó grafikus környezetben.
A program Etherneten keresztül érkezik a QEC-M-02 egységhez, ahol a valós idejű master core és a slave core futtatja a G-kód-értelmezést valamint az EtherCAT Master protokollt.
A master ütemezett ciklusideje (akár 125 µs) alatt minden servo- és I/O slave pontosan követi a vezérlőutasításokat, garantálva a < 1 µs jittert a tengelyek pozíciójában.
A digitális/analóg I/O modulokon keresztül a gép végállás- és hűtésvezérlést, valamint a vészleállítást valósítja meg.
A Safety over EtherCAT biztosítja a biztonsági leállítás azonnali végrehajtását, ha bármely kritikus jel rendellenességet jelez.
Ez a felépítés lehetővé teszi a nagyméretű acélszerkezetes alkatrészek hatékony, precíz és biztonságos megmunkálását az építőipari igényeknek megfelelően.
🧠 Összefoglalás
A QEC EtherCAT Master egységek és a széles körben elérhető harmadik féltől származó EtherCAT slave modulok kombinációja lehetővé teszi, hogy:
gyorsan és hatékonyan felépítsünk egyedi prototípusokat vagy sorozatgyártásra alkalmas berendezéseket
egyszerűen skálázzuk és bővítsük a rendszert új tengelyekkel, I/O modulokkal és speciális eszközökkel
hosszú távon megbízhatóan tartsuk karban és frissítsük a gépeket, köszönhetően a nyílt EtherCAT szabványnak és az Arduino-kompatibilis fejlesztői környezetnek
biztosítsunk folyamatos technikai támogatást és szoftveres frissítéseket az ügyfelek elégedettségének megőrzése érdekében
Ez a rugalmasság és jövőbiztosság teszi a QEC-alapú megoldásokat ideálissá mind az egyedi, mind a tömeggyártott ipari berendezések fejlesztéséhez.
